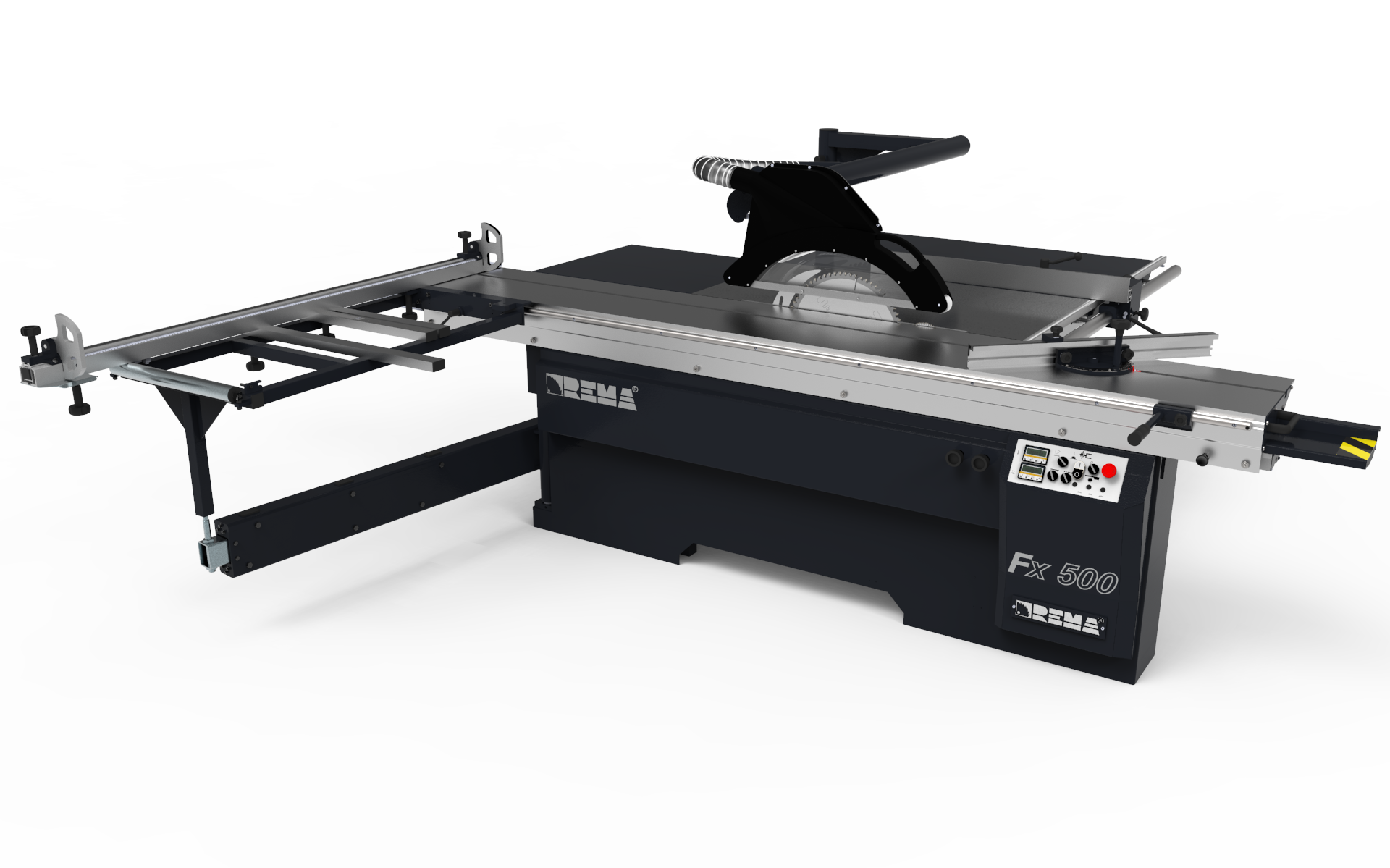

Форматен циркуляр REMA Fx500

REMA Fx500 с ел. настройки на линеала

Изтеглете брошура


Параметри на рязане
Диаметър на основния диск Ø300 - Ø450 mm
Височина на рязане според диска и ъгъла 0º 45º
Ø300 0 - 75 mm 0 - 50 mm
Ø350 0 -100 mm 0 - 70 mm
Ø400 20 - 125 mm 12 - 85 mm
Ø450 45 - 150 mm 30 -105 mm
Наклон на диска 0 - 45º
0 - 46° (опция)
Дължина на рязане с напречен линеал
Карета 300 3000 mm
Карета 320 3200 mm
Карета 390 3700 mm
Широчина на рязане с напречен линеал
Стопер на напречния линеал 50 – 1750 mm
Удължение 1965 - 3200 mm
Стопер с електронен четец 50 -1630 mm
Максимално разстояние от успоредния линеал  1400 mm
Параметри на задвижване
Мощност на основния мотор 6 kW
7,5 kW – Опция
Мощност на мотора на подрезвача 0,75 kW
Диаметър на подрезвача Ø120 - Ø130 mm
Скорост на въртене на подрезвача 8500 rpm

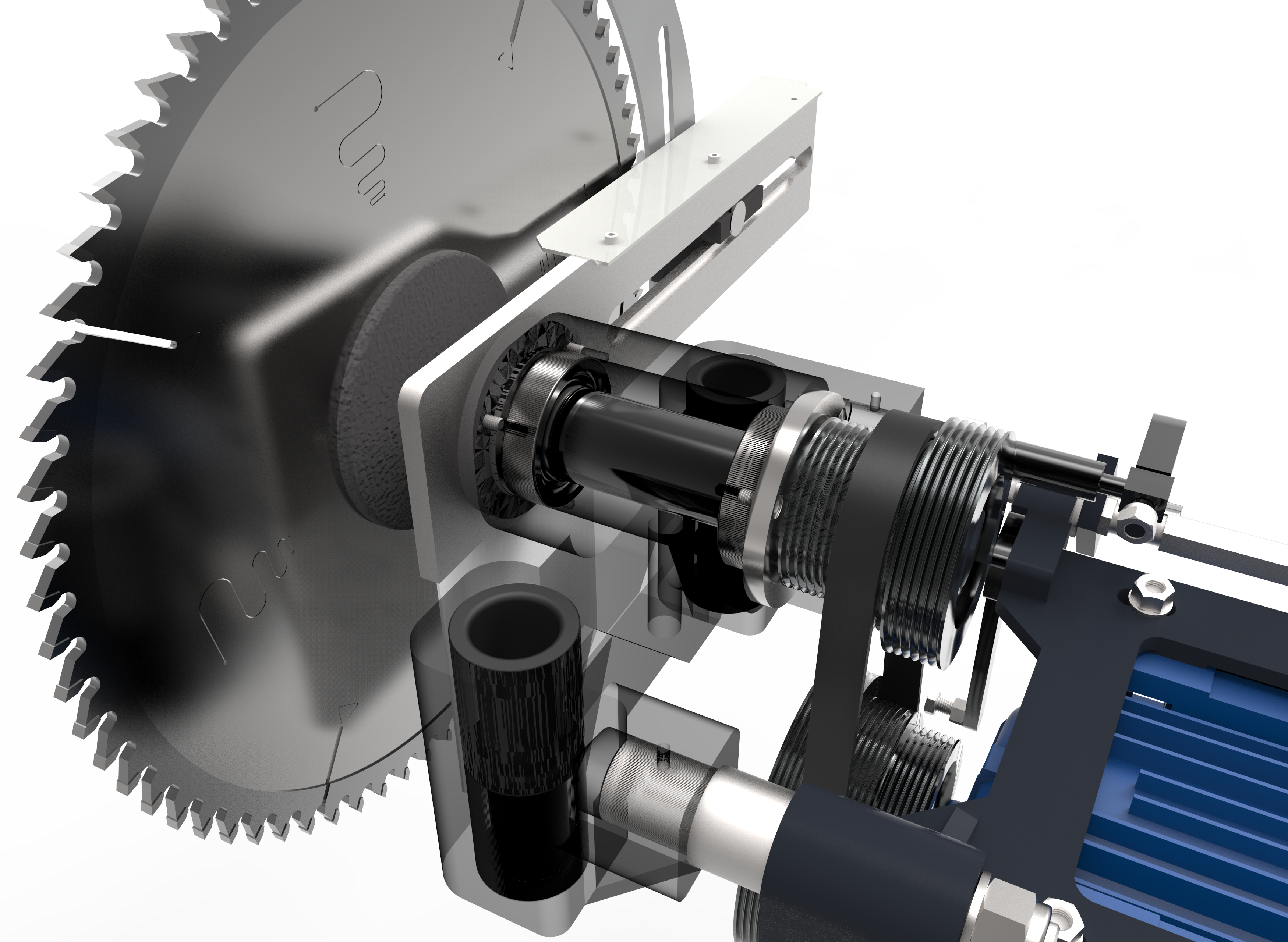

Диаметър на основния щпиндел Ø30 mm
Диаметър на шпиндела на подрезвача Ø20 mm
Скорост на въртене на основния шпиндел 2800 rpm
3885 rpm
4800 rpm
Геометрични размери
  Размери на каретата
Карета 300 416 x 3010 mm [Ш x Д]
Карета 320 416 x 3200 mm [Ш x Д]
Карета 390 416 x 3900 mm [Ш x Д]
Работна височина 890 mm
Параметри на машината
Дължина 3500 mm с карета 300
3700 mm с карета 320
4400 mm с карета 390
Широчина 3690 + разширение = 4990 mm
Максимална височина 1950 mm

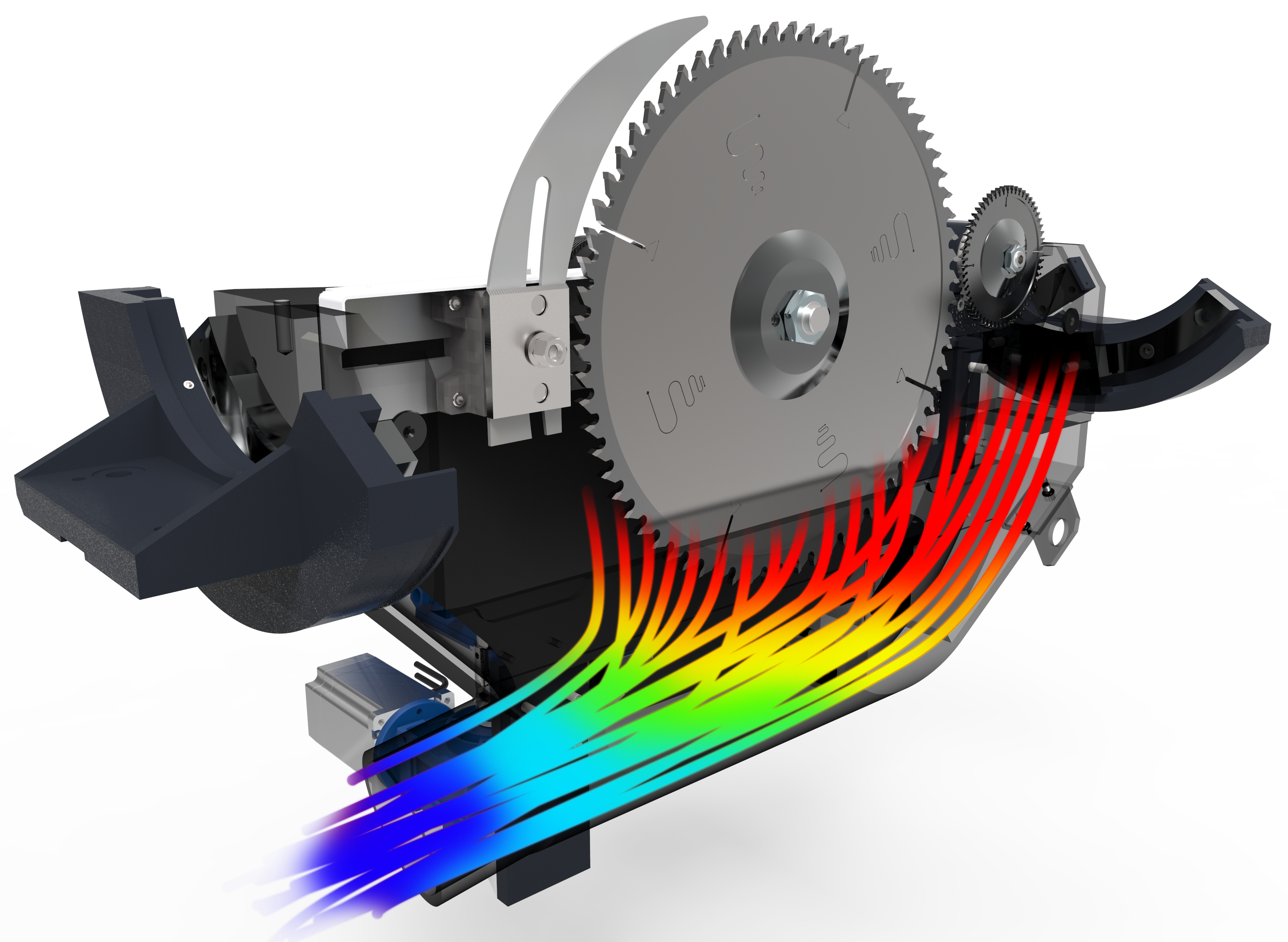

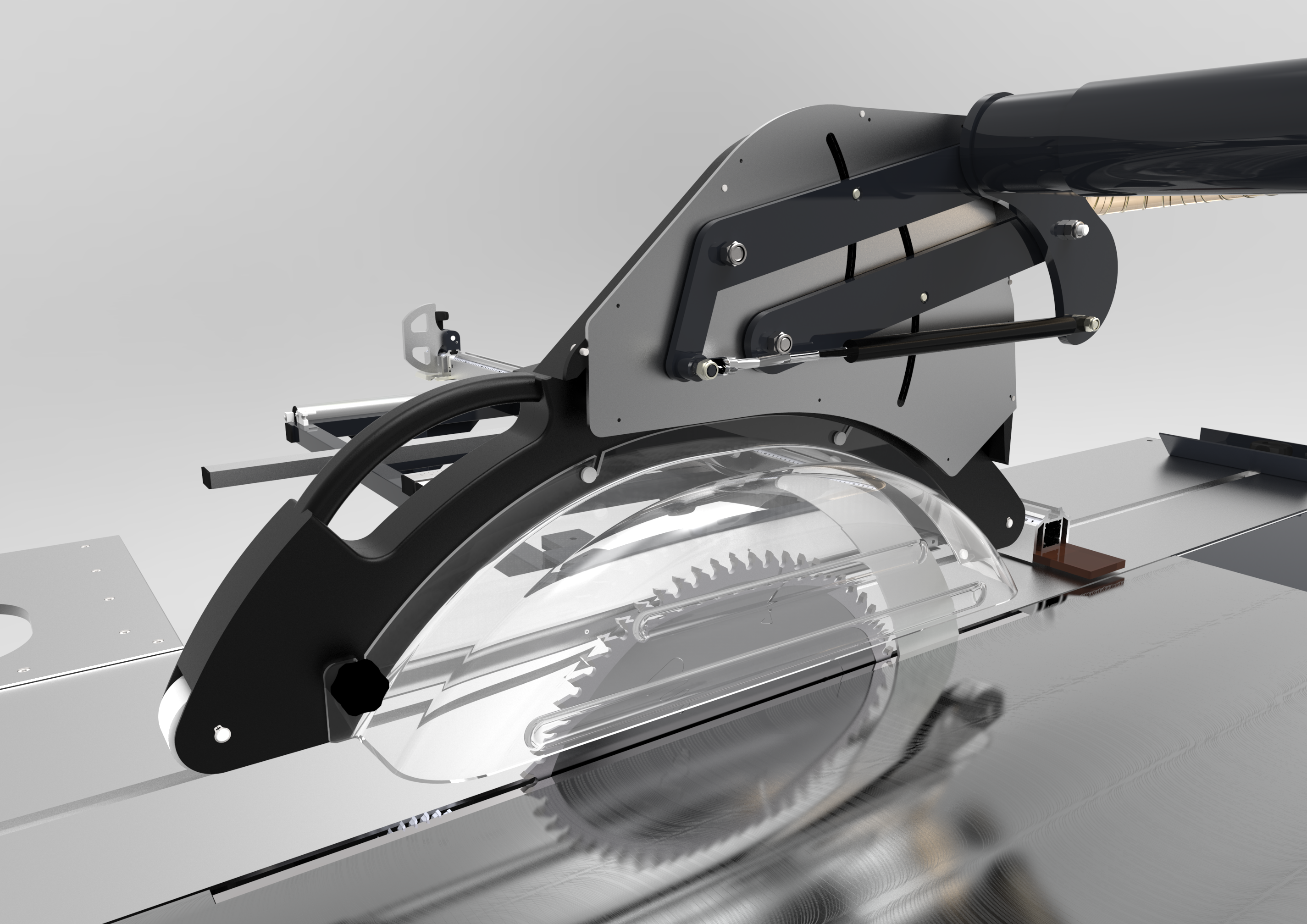

Извод за аспирация - горен Ø80 mm
Извод за аспирация - долен Ø125 mm
Дебит на долна извличаща система 900 m3/h
Дебит на горна извличаща система 360 m3/h
Скорост на засмукване 28 m/s
Тегло 1250 kg





Модел

Fx500
Цена без ДДС Цена с ДДС

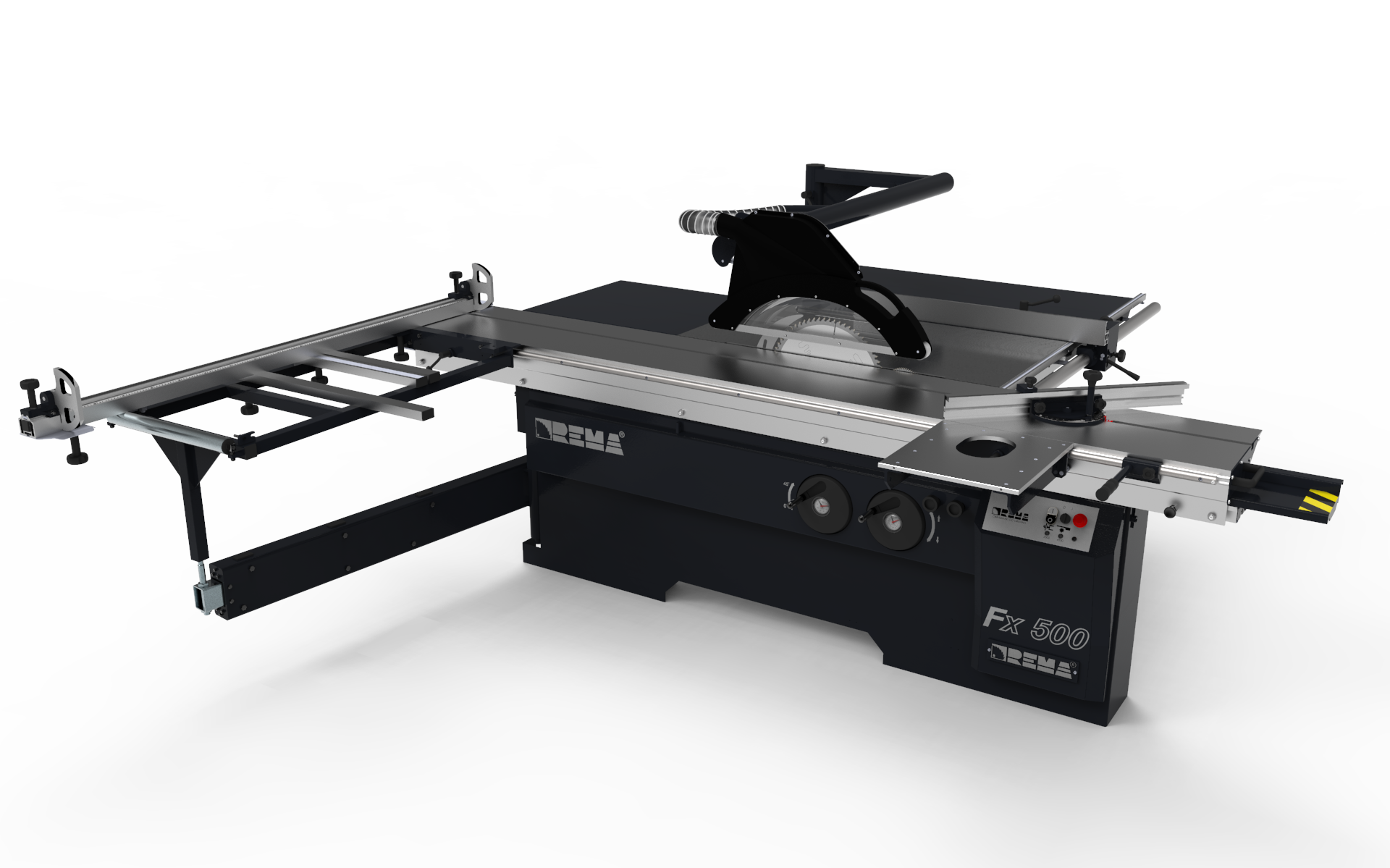

Версия с ръчни настройки на диска
Дължина на карета 2500mm 20'900.00 лв 25'080.00 лв
Дължина на карета 3010mm 20'900.00 лв 25'080.00 лв
Дължина на карета 3200mm 21'550.00 лв 25'860.00 лв
Дължина на карета 3900mm 22'650.00 лв 27'180.00 лв

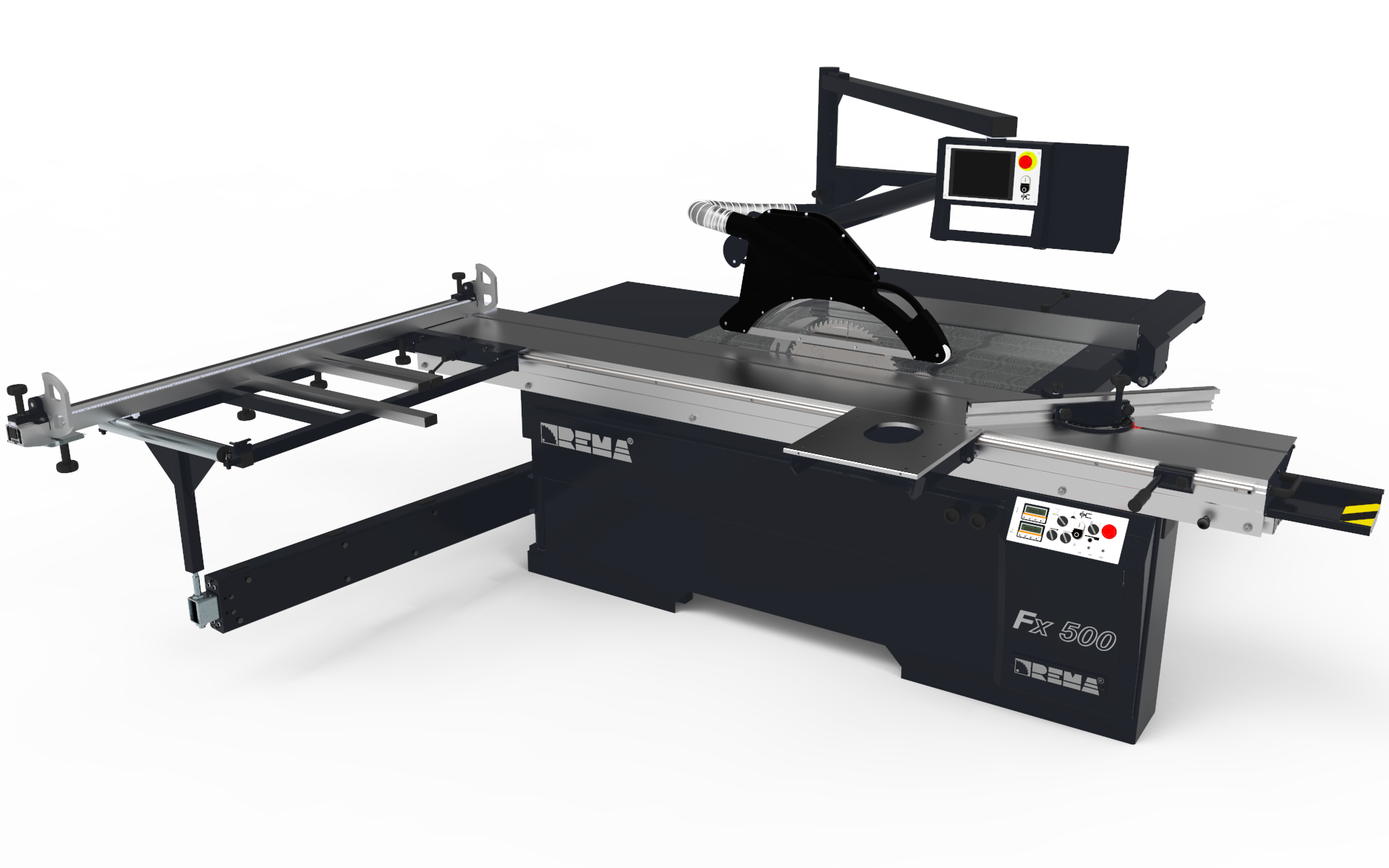

Версия 2-осов с ел. настройки на основния диск по височина и наклон
Дължина на карета 2500mm 23'900.00 лв 28'680.00 лв
Дължина на карета 3010mm 23'900.00 лв 28'680.00 лв
Дължина на карета 3200mm 24'550.00 лв 29'460.00 лв
Дължина на карета 3900mm 25'650.00 лв 30'780.00 лв
Допълнително оборудване
Автоматичен успореден линеал 5'600.00 лв 6'720.00 лв
Двигател 7.5kW 990.00 лв 1'188.00 лв
Безстепенно регулиране на оборотите 2'800.00 лв 3'360.00 лв
Цифров четец на напречния линеал 1'480.00 лв  1'776.00 лв
Цифров четец на успоредния линеал 1'480.00 лв 1'776.00 лв
Старт/Стоп превключватели на каретата 990.00 лв 1'188.00 лв
Допълнителна подпора върху каретата 990.00 лв 1'188.00 лв
Допълнителна поддържаща маса до чугунената 990.00 лв 1'188.00 лв
Ъглов линеал 660.00 лв 792.00 лв

Блокаж на каретата по цялата дължина за версиите

с дължина 3010mm, 3200mm и 3900mm

 660.00 лв 792.00 лв
